金裕?點膠機示教三維陣列

按[SHF]切換陣列類型為“3維”。

?

三維陣列設置界面

示教一個3維陣列按以下步驟：

1> 文件基準點必須設置為第1個陣列子圖形的關鍵位置。(如圖3-35的基準點位置)

2> 輸入列數和行數。

3> 按“[F1] 列數”，示教針頭到第1行最后1列的子圖基準點處。（如圖“列1行3”處位置）

4> 按“[F2] 行數”，示教針頭到第1列最后1行的子圖基準點處。（如圖“行1行4”處位置）

5> 按[ENT]保存。

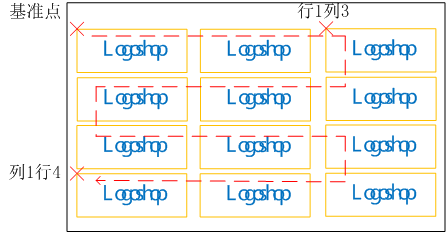

示教3維陣列

示教好后，陣列就按照紅色虛線方向依次加工。

3維陣列不僅僅支持矩形，還支持任意3維平行四邊形。
